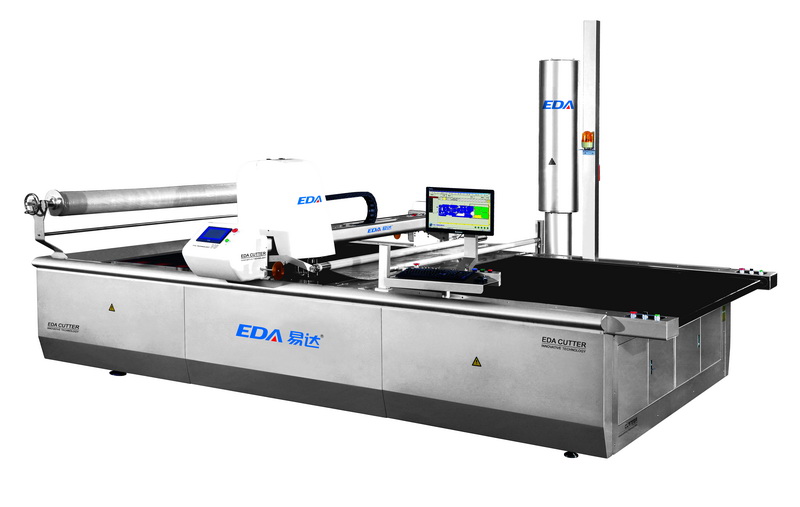

名称:EDA自动裁剪 【返回】
类别:自动裁床系列
简介:
　　产品特点：一、高精度欧洲成熟技术1.机械系统：高强度设计，高负载工作时稳定、不变形2.电器系统：最先进伺服系统，稳定性、灵敏度高3.控制：当前最先进的伺服双电脑运算，将裁头的执行和裁床的文件的管理功能独立分开4.软件：防纠错、高智能的最优走刀路径、无切割死…
　　产品特点：
　　一、高精度
　　欧洲成熟技术
　　1.机械系统：高强度设计，高负载工作时稳定、不变形
　　2.电器系统：最先进伺服系统，稳定性、灵敏度高
　　3.控制：当前最先进的伺服双电脑运算，将裁头的执行和裁床的文件的管理功能
　　独立分开
　　4.软件：防纠错、高智能的最优走刀路径、无切割死角，不会出现丝缕切不断的
　　现象
　　5.智慧型裁架，控制刀头垂直、裁出上下一致性好
　　6.主刀电机转速高达 6800 转/分，最高切割速度可达90m/min，加速度可1.5g，
　　切片边缘平滑


　　二、高效率
　　1.完善的产品和裁片信息及报表系统，可让您随时掌控和管理
　　2.先进的砂带磨刀装置，刀片锋利、耐用、切割层多、速度快、时间短
　　3.先进的自动控制操作系统，在裁剪时裁片间不会产生缓冲区，因此平均速度快
　　4.高智能成熟的刀径优化系统融合了行业最佳实践，最大的提高切割的有效径，
　　保证高品质的裁片和效率的平衡
　　5.主刀电机转速高达 6800 转/分，最高切割速度可达 90m/min,加速度可达 1.5g
　　6.裁床的横向移动装置可以弥补生产空间的局限，增加裁剪的效益
　　7.操作导向性控制软件，极大地简化操作过程
　　三、高适应性(兼容性强)
　　1.轻松适应不同的生产模式，大批量生产、多样化生产和小批量生产，能显著减少上市时间和材料消耗，优化每个生产阶段以提供最佳的盈利能力
　　2.适合多种软性材质的切割，对物料无损伤
　　3.适合各种大小、复杂的裁片切割
　　4.适合 7.5cm 以内的任何高度切割
　　5.灵活性：可读取各种裁剪文件格式（DXF 、ISO、 MGS、RS274、MODEL、TOPCAD 等）方便文档的输入与交换
　　6.操作界面简单、直观、易学、好操作、不易出错
　　四、长寿命、低能耗
　　1.机械设计强度高、保险导数高、能满足高负载工作
　　2.电器进口，电路均模块化设计、双电脑运算系统
　　3.控制及操作软件成熟、先进、稳定、智能纠错
　　4.耗材及部件均采用全球优质供应商
　　5.绿色、节能、环保、故障率低、大大降低了维修、服务费用，提高了裁床使用率
　　6.机械磨损低、电气老化慢、设备寿命长
　　7.二次覆盖系统：对于已裁剪的裁片再次覆盖，增加真空利用率
　　8.清洁装置：自动清理鬃毛砖里的碎屑，减少人工清理
　　9.低耗电，采用独有的节电系统设计
　　10.耗材少，刀片锋利、寿命长、耐用




EDA全自裁电脑裁床技术参数表

基本参数
裁剪窗口有效宽度（W） 1.6m/2.0m/2.2m 63″/78.7″/86″
裁剪窗口有效长度（L） 2.0m/2.5m 78.7″/98″
拣料传送带长度 2.0m/2.5m 2.9″
最大裁剪高度（真空压缩后） 7.5cm compressed
裁头马达最高转速 6800r/min
最大裁剪速度 90m/min
最大加速度 1.5g
刀头最大加速度 2.4m / 秒2
裁台重量 4500KG
裁台高度 80cm/86cm/91cm 31.5″/34″/35.8″
电源
主电源  5P 380V / 50Hz / 25Kw / 120A  (含22Kw真空装置）
控制电源 3P 200V-240V / 单相 / 50Hz / 20A
平均能耗 3相5线系统17-20Kw
压缩空气 85 L /min @ 6.8 巴3SCFM@100PSI
高层电脑裁床各种常规产品产量数据表
 产品种类 面料类型 周长（单位：厘米） 预期平均产量（单位：小时）
衬衫 棉/涤纶 2400 2960
西装（上装+裤子） 羊毛/含涤纶面料 5500 700
男裤 羊毛/含涤纶面料 2400 1670
男式夹克 羊毛/含涤纶面料 3000 1400
牛仔服 13盎斯棉布 2100 780
T恤衫 针织面料 1200 3400
运动装（一套） 不透气面料 4500 350
童装 针织面料 2200 1730
沙发/沙发床 含涤纶面料 5500 340
　　注意：以上裁床的生产效率是根据80%的有效时间来计算，即从每小时中减去12分钟。除此以外，裁床的产量在很大程度上也取决于排料图的长度、剪口和钻孔的数量、裁刀提刀和落刀的次数、裁床操作工人的资质和技术、设备的维护情况等等因素。最终有郊的结果也可能会由此而产生一些出入。
